일반 컴포넌트 고스펙 조명제어기 vs 성원기술 ETL 제어기
머신비전 라인에서 조명을 어떻게 제어하느냐에 따라
검사 안정성, 이미지 품질, 설비 Tac Time이 크게 달라집니다.
현장에서 많이 사용하는 컴포넌트사의 일반 조명제어기와
성원기술 제조사 개발 ETL All-in-One 제어기의 차이를 현업 엔지니어 관점에서 쉽게 정리해 보았습니다.
1. 일반 컴포넌트 기반 고스펙 조명제어기
일반 컴포넌트 사의 조명제어 컨트롤러는 스트로브와 오버드라이브만 가능한
조명 전용 컨트롤러입니다.
- 최대 약 400 kHz 수준의 스트로브 구동
- 고출력 LED 조명(수 A ~ 수십 A) 제어에 적합
- 조명 On/Off 및 밝기 제어에 특화된 구조
- 카메라, 엔코더 제어는 별도 장비/보드 필요
즉, 일반 조명제어기는 “조명 제어” 역할에 집중된 일반 컴포넌트 기반 고성능 조명제어기라고 볼 수 있습니다.
조명만 빠르게 켜고 끄는 용도에는 충분할 수 있습니다.
2. 성원기술 ETL – Zero Delay All-in-One 제어기
ETL은 단순 조명 컨트롤러가 아니라
엔코더(트리거), 카메라, 조명을 한 번에 제어하는 All-in-One 제어 플랫폼입니다.
- 최대 펄스 속도: 500 kHz
- 제어 가능한 최소 펄스 단위: 10 ns
- 최소 딜레이: 0 ns (Zero Delay)
- 조명 전류: 최대 5 A 고속 제어
- FPGA + CPU 하이브리드 구조로 타이밍과 통신을 분리 제어
- 엔코더, 트리거, 카메라, 조명, 통신을 하나의 박스에서 통합 제어

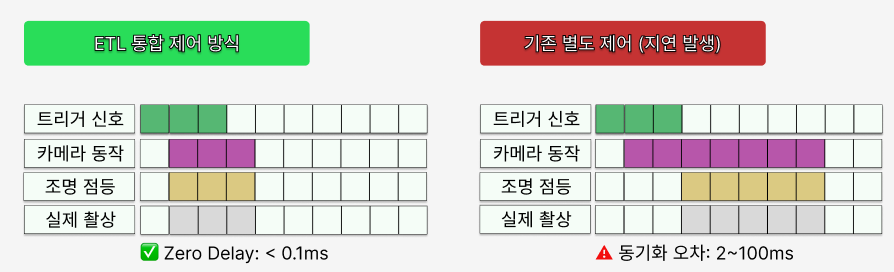

특히, ETL의 가장 큰 특징은 Zero Delay(0 ns) 구조입니다.
트리거가 들어오는 순간, FPGA가 직접 하드웨어 레벨에서 신호를 처리하기 때문에
소프트웨어 지연이나 MCU 처리시간으로 인한 타이밍 편차를 사실상 없앱니다.
✔ Zero Delay(0 ns)란?
– 트리거 입력과 조명/카메라 출력 사이에 추가 지연이 없도록 설계된 구조를 의미합니다.
– 고속 라인스캔, 미세 위치 검사처럼 0.1 mm, 0.01 mm 단위 오차도 허용하기 어려운 공정에 최적입니다.
3. 왜 “제조사 ETL”이 중요한가?
성원기술은 하드웨어 설계 → FPGA 로직 → 펌웨어 → 소프트웨어 → 생산까지
전 과정을 직접 수행하는 국내 제조사입니다.
- 현장에 맞춘 트리거 로직, 엔코더 분주 방식, 듀얼 이미징 기능 등 커스터마이징 가능
- 장기 공급, 펌웨어 업그레이드, 기술 지원 등 제조사 직지원
- ETL & ETIO & Signal Scope와 연계한 원스톱 솔루션 제공
단순히 “부품을 조합한 조명 컨트롤러”가 아니라,
검사 라인 전체를 설계 관점에서 이해하고 만든 제어기라는 점이 ETL의 가장 큰 차별점입니다.
빠르고 밝게 On/off 하는 것만 중요한 게 아닙니다.

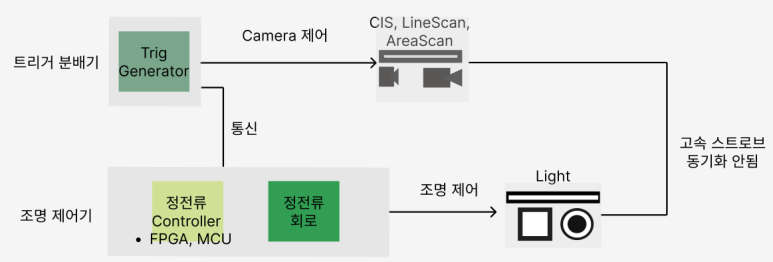

듀얼이미징 사례 설명

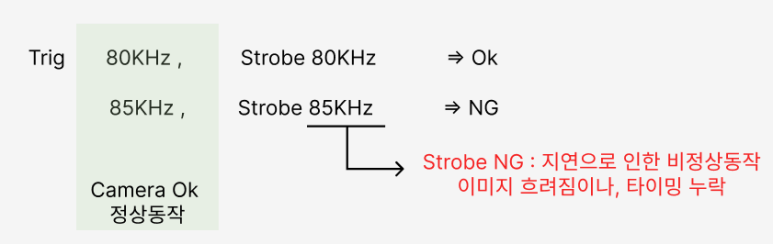

해당 사례는 2차전지에서 80Khz에서 85Khz로 속도를 올렸을 때 문제점에 대한 설명 내용입니다.
문제는 내부 처리 시간은 줄었으나, 고객은 동일 밝기를 요구하는 부분입니다.
해결책은 두가지입니다.
1. 정전류 회로 고속화 (100ns 반응 속도),
2. Trigger 통합 (가장 중요)
ETL은 국내 유일하게 Zero Delay의 제어가 가능합니다.
4. 한눈에 보는 차이점 정리
| 구분 | 일반 컴포넌트 조명제어기 | 성원기술 ETL 제어기 (Zero Delay All-in-One) |
|---|---|---|
| 역할 | LED 조명 제어에 특화 | 엔코더·트리거·카메라·조명 통합 제어 |
| 구조 | 일반 컴포넌트 기반 조명 컨트롤러 | FPGA + CPU 통합 플랫폼 (제조사 직개발) |
| 최대 펄스 속도 | 약 400 kHz 수준 | 500 kHz |
| 최소 딜레이 | 수백 ns급 | 0 ns (Zero Delay) |
| 제어 대상 | 조명(LED 스트로브, 오버드라이브) | 조명 + 카메라 + 엔코더 + 트리거 + 통신 |
| 적합한 현장 | 조명만 빠르게 켜고 끄는 단일 기능 라인 | 고속 라인스캔, 듀얼이미징, 인덱스/엔코더 동기 검사 라인 |
요약하면, 컴포넌트 사의는 조명 제어에만 특화된 조명제어기이고,
ETL은 Zero Delay(0 ns) 타이밍과 All-in-One 구조를 갖춘 제조사 제어 솔루션입니다.
5. 요약 정리
제어 속도 딜레이 예시
라인 전체의 타이밍과 안정성이 중요하다면 ETL이 더 적합합니다.
