반도체 트리거 불안정, 노이즈 해결 사례

⚡ 반도체 모듈 검사 라인 – 트리거 불안정 문제 해결 사례

반도체 모듈 검사 공정(2D Line Scan 15,000라인 + 3D 검사)에서 영상이 찍힐 때도 있고, 안 찍힐 때도 있는 불규칙 촬영 문제가 발생했습니다.
고속 라인에서 타이밍이 불안정하면 정렬·평탄도·불량 검사가 모두 흔들리기 때문에 즉각적인 원인 분석이 필요한 상황이었습니다.

---

🟦 문제 상황 정리

• Line Scan 카메라 + 3D 센서를 동시에 사용하는 공정
• Encoder → Frame Grabber 직결 상태에서 촬영이 간헐적으로 누락
• 신호가 나올 때는 정상, 안 나올 때는 완전히 무반응
• 카메라·FG(Frame Grabber)·엔코더 자체 결함으로 보이지 않는 애매한 상황

---



🔍 원인 분석 – 핵심은 “프레임그래버의 트리거 입력 전압 범위”

현장에서는 Encoder 신호를 Frame Grabber에 직접 입력했는데,
해당 FG의 트리거 입력 사양이 “3V 이하만 안정적으로 Bypass되는 구조”였습니다.

그런데 실제 연결된 엔코더는 순간적으로 3V 이상을 출력하는 상황이 발생했고,
이 때문에 프레임그래버가 신호를 받아들일 때도 있고, 무시할 때도 있는 간헐적 트리거 미수신(Trigger Drop) 문제가 발생한 것으로 확인되었습니다.

• 3V 이하에서는 정상적으로 트리거가 통과
• 3V 이상 순간 구간에서는 FG 내부 회로가 신호를 Reject → 촬영 누락
• 결과: “찍힐 때 있고, 안 찍힐 때 있는” 현상 발생

---



📡 ETIO 연결 후 즉시 정상화

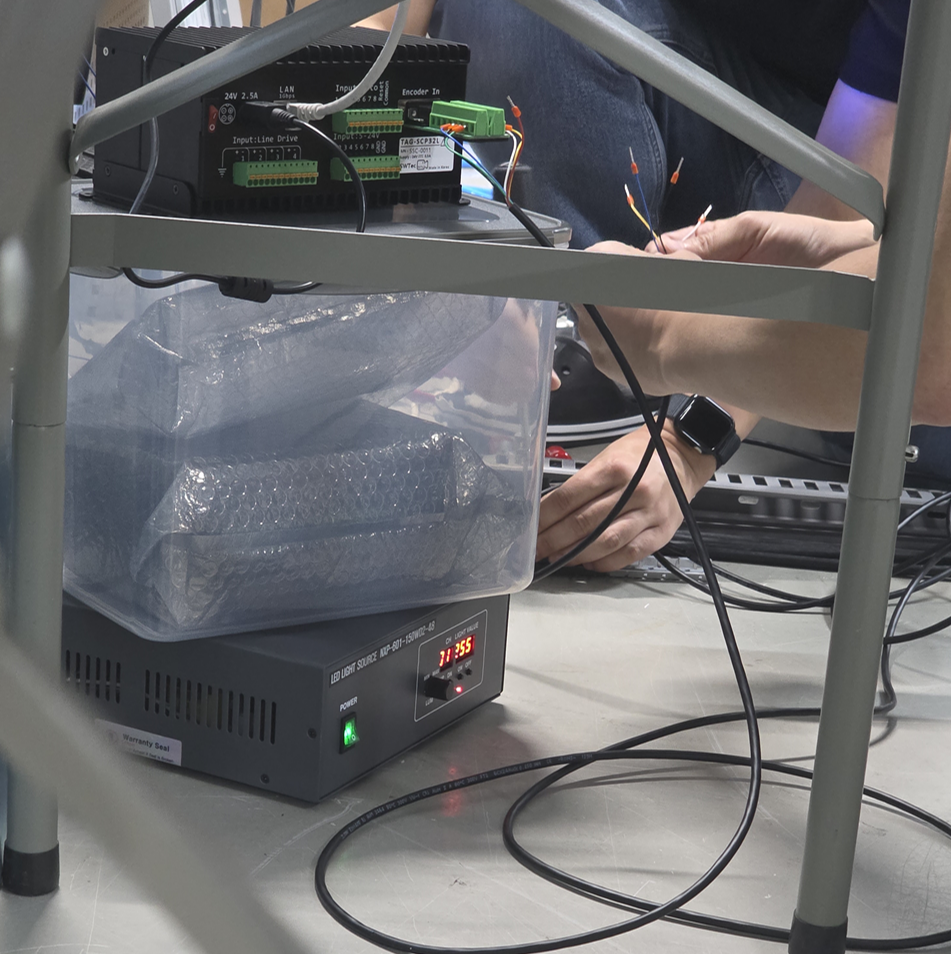

Encoder → ETIO(트리거 컨트롤러) → Frame Grabber 구조로 변경하자
모든 라인에서 촬영 누락 없이 정상적으로 트리거 출력이 이루어졌습니다.

• ETIO가 엔코더 신호를 정확한 전압·파형 기준으로 안정화하여 출력
• Frame Grabber가 요구하는 트리거 스펙에 맞춰 정확한 TTL/LVDS 신호로 재생성
• 트리거 Drop, 촬영 누락, 간헐적 미응답 → 즉시 해결

결론: 원인은 장비 고장이 아니라, “FG 입력 전압 스펙 미스매치”였습니다.

---



📈 파형 확보 후 명확하게 고객에게 설명

현장에서 이상 파형(3V 이상 구간)과 정상 파형을 모두 캡처해 비교 분석한 후, 고객에게 문제 구조와 재발 방지 방식을 직관적으로 설명해 드렸습니다.

• 이상 파형: 스파이크 구간에서 FG가 트리거 무시
• 정상 파형: ETIO를 경유하면 모든 신호가 안정적 TTL로 출력

고객은 Encoder → Frame Grabber 직결 방식에서 ETIO 기반 연결로 변경하여 문제를 완전 해결했습니다.

---



🎯 핵심 요약

• 반도체 모듈 LineScan(15k) + 3D 공정에서 간헐적 촬영 누락 문제 발생
• Frame Grabber의 트리거 입력 사양이 3V 이하에서만 안정 동작
• 엔코더 출력이 순간 3V 이상 → 트리거 Drop 발생
• Encoder 직결 방식은 FG 데미지 위험도 존재
• ETIO 연결 후 정상화: 트리거 전압·파형·타이밍 완전 안정화
• 현장에서 이상/정상 파형 확보하여 고객에게 명확히 설명

---



✨ 결론 – 고해상도 라인·3D 공정에서는 “트리거 컨트롤러가 필수”

반도체 공정처럼 2D Line Scan + 3D 센서가 동시에 움직이는 라인에서는 정확한 트리거 안정성이 검사 품질 전체를 좌우합니다.

이번 사례처럼,

• 프레임그래버 스펙과 엔코더 출력 전압 미스매치
• 간헐적 트리거 손실
• 라인 Scan 간격 불균형

이런 문제는 ETIO와 같은 전용 트리거 컨트롤러로 해결하는 것이 가장 안전하고 확실합니다.
안정적인 촬영 = 정확한 정렬 = 불량 검출률 향상 → 궁극적으로 생산 안정성 강화.
