2차전지 노이즈 해결 사례

🔧 노이즈 해결 사례 – 5분 원인 발견, 30분 완전 진단

현장에서는 장비가 움직이지 않는데도, 비전 시스템에서 트리거 신호가 불규칙하게 튀는 이상 현상이 발생하고 있었습니다.
비전 검사 장비 특성상 신호 안정성은 매우 중요한데, 엔지니어가 보기에도 원인이 모호한 상황이었습니다.

---



🟦 문제 상황 정리

• 장비는 정지 상태인데도 엔코더 A/B상에서 불규칙한 신호 발생
• 현장 도착 후 배선 및 핀맵(핀맵핑) 점검 → 연결 오류나 잘못된 결선 없음
• 트리거 컨트롤러(ETIO) 자체 동작에는 이상 없음
• 문제는 앞단 트리거 박스 또는 케이블 구간에서 발생한 것으로 추정

---

⚡ 진단 과정 – 설치 후 5분 만에 원인 포착

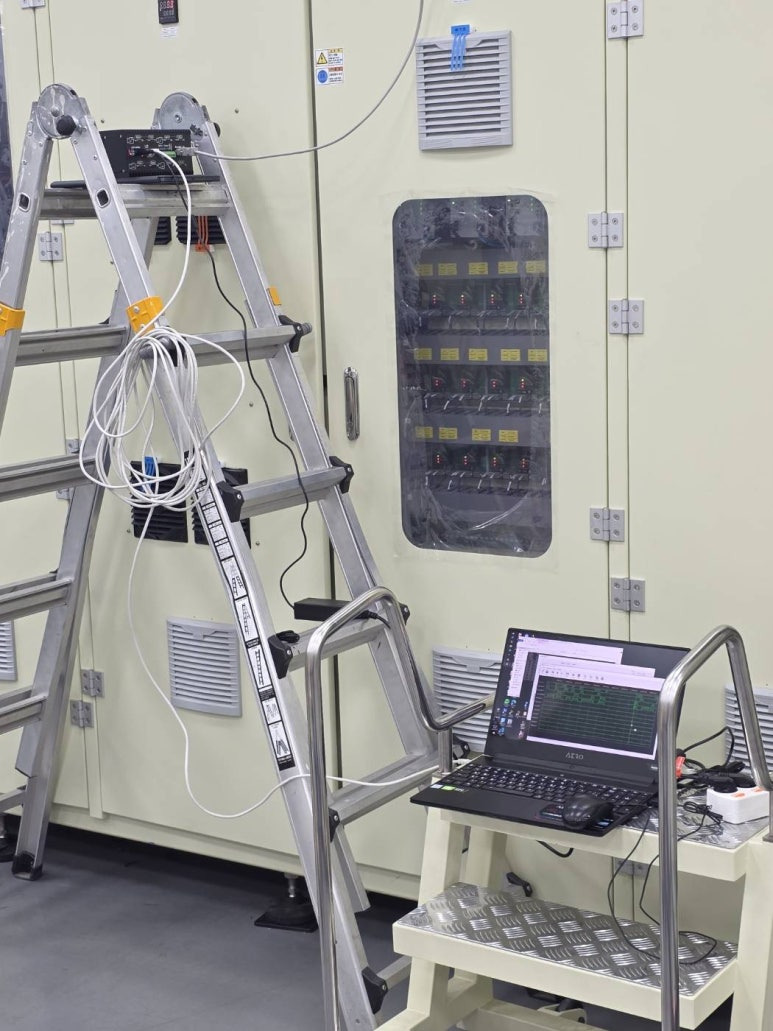

현장에서 Signal Scope / ETIO를 활용한 실제 파형 분석을 진행했습니다.

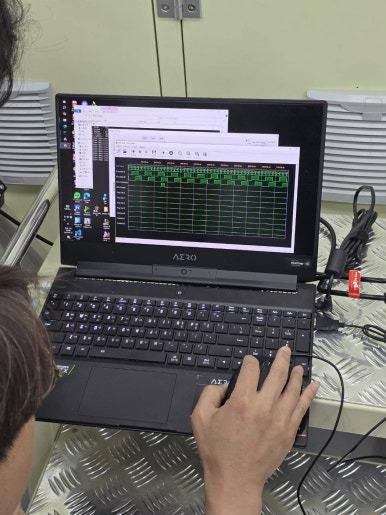

엔코더 구간의 A/B상을 캡처해보니, 특정 구간에서 노이즈성 스파이크가 반복적으로 발생하는 것이 바로 확인되었습니다.

• 설치 후 단 5분 만에 노이즈 발생 지점 포착
• 신호 파형을 눈으로 직접 확인하므로, 주장·감(感)이 아닌 데이터 기반 판단
• 불필요한 분해·교체 없이, 문제 구간에만 집중하여 점검 가능

---

🔍 최종 원인 분석 – 총 30분 만에 완전 진단

• 노이즈는 케이블 특정 구간에서만 발생하는 국부적 문제로 확인
• 인근 모터/고전류 장비 등 외부 간섭으로 인해 엔코더 A/B상에 스파이크 노이즈 유입
• Signal Scope 파형을 근거로, 케이블 노이즈 발생 위치를 고객에게 정확히 설명
• 총 30분 만에 원인 분석 및 이상 지점 설명 완료

이후 케이블 재배선, 실드·접지 개선 등을 통해
약 1시간 만에 노이즈 문제를 완전히 해결할 수 있었습니다.

---

🎯 핵심 요약

• 그동안은 신호를 볼 수 없어서 “추측”과 “의견 조율” 위주로 문제를 해결해야 했음
• 이제는 신호 파형을 직접 보면서 판단하기 때문에, 불필요한 조율 없이 바로 결론 도출
• 5분 만에 원인 발견, 30분 만에 진단, 1시간 만에 해결까지 진행
• 초기 셋업 · 유지 보전 · 예지 보전(Preventive / Predictive Maintenance)에 매우 유용한 솔루션
• 고객사에서도 “신호만 확인하면 해결이 보이는 구조”라며 높은 만족을 표함

---



✨ 결론 – 보이는 신호가 현장을 바꾼다

이 노이즈 해결 사례는 다음과 같은 메시지를 줍니다.

• 신호를 직접 본다 (Visible Signal)
• → 논쟁보다 데이터로 대화한다
• → 현장에서 시간·비용을 동시에 절감한다

단순한 “감(感)에 의존한 트러블 슈팅”이 아니라,

데이터 기반으로 5분 안에 원인을 포착하고,30분 만에 진단을 끝내는 스마트한 유지보수 방식으로 전환한 대표적인 사례입니다.
