카메라 해상도 계산 방법

머신비전 해상도 계산 방법

머신비전 시스템을 설계할 때 가장 많이 나오는 질문 중 하나는 바로 이것입니다.

“이 카메라로 얼마나 작은 결함까지 볼 수 있을까?”

이 질문의 답을 결정하는 핵심이 바로 해상도(Resolution)입니다. 많은 사람들이 카메라의 MP(메가픽셀)만 보고 판단하지만, 실제 머신비전 해상도는 검사 영역(FOV)과 픽셀 수의 관계로 결정됩니다.

즉, 같은 카메라라도 얼마나 넓은 영역을 보는지에 따라 검출 가능한 결함 크기는 크게 달라집니다.

---

1. 머신비전 해상도란 무엇인가?

머신비전에서 해상도는 단순히 화면이 선명하다는 뜻이 아닙니다. 정확하게는 한 픽셀이 실제 공간에서 얼마만큼의 크기를 보는지를 의미합니다.

1 Pixel = 실제 공간의 크기

이 값이 작을수록 더 작은 결함을 구분할 수 있고, 이 값이 커질수록 작은 결함은 잘 보이지 않게 됩니다.

---

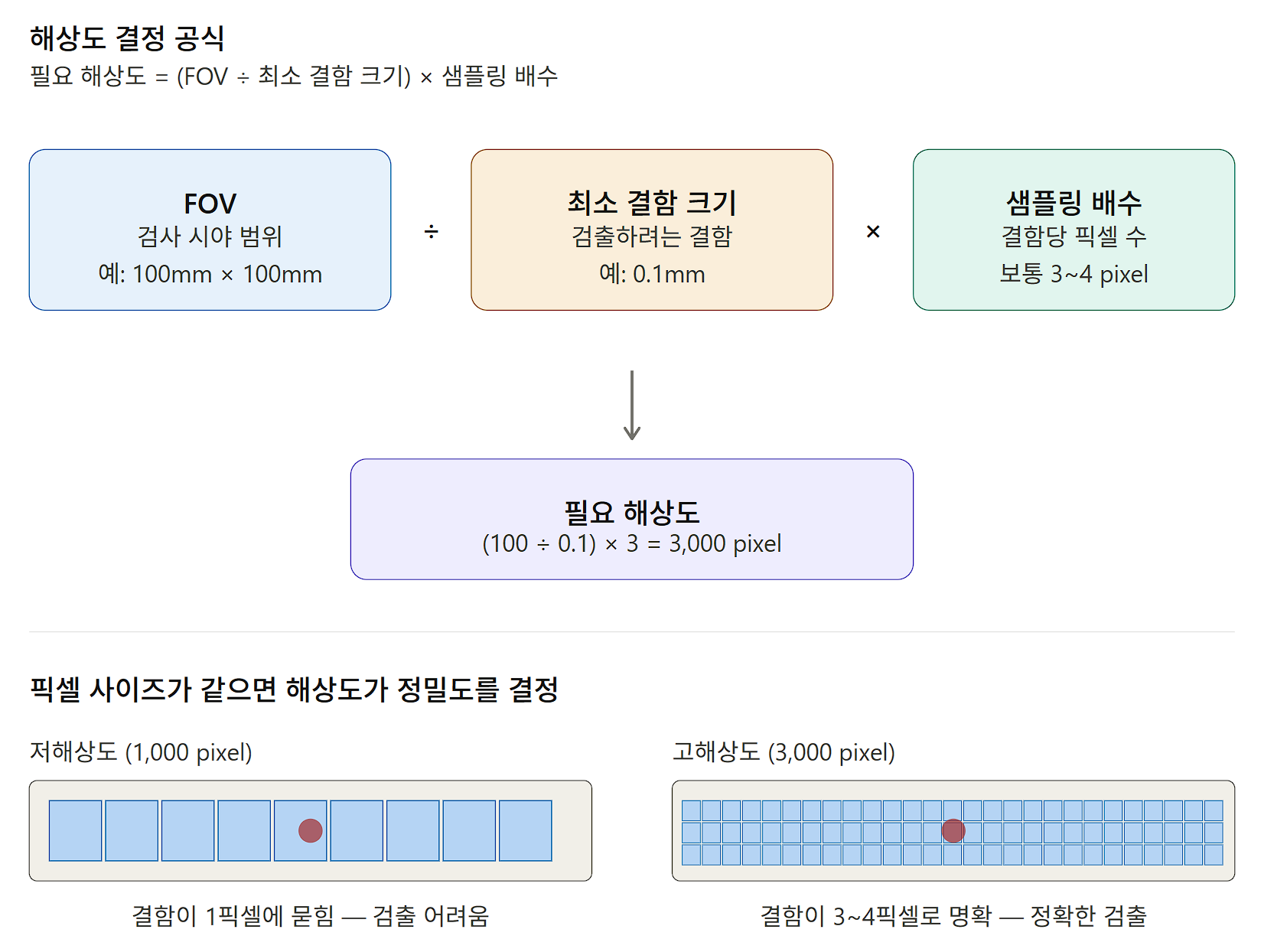

2. 머신비전 해상도 계산 공식

머신비전에서 가장 기본이 되는 공식은 아래와 같습니다.



해상도 = 검사 영역(FOV) ÷ 카메라 픽셀 수

예를 들어 검사 영역이 100mm이고, 카메라가 5000픽셀이라면 아래처럼 계산됩니다.

검사 영역(FOV) = 100mm

카메라 해상도 = 5000 pixel

100 ÷ 5000 = 0.02mm

즉, 이 시스템에서는 1 pixel이 실제 0.02mm(20µm)를 보는 것입니다.

---

3. 이 값이 의미하는 것은 무엇일까?

계산된 값은 카메라가 구분할 수 있는 기본 단위라고 생각하면 쉽습니다. 예를 들어 1 pixel이 20µm라면, 그보다 훨씬 작은 결함은 안정적으로 보기가 어렵습니다.

20µm 이상 결함 → 비교적 검출 가능

10µm 이하 결함 → 검출이 어려울 수 있음

즉, 해상도 계산은 단순한 숫자 계산이 아니라 검사 가능 여부를 판단하는 기준이 됩니다.

---

4. 실제 현장에서 중요한 기준

현장에서는 보통 결함 하나가 최소 3~5 픽셀 이상은 되어야 안정적으로 검출할 수 있다고 봅니다.



결함 크기 ≒ 3 ~ 5 Pixel 이상

예를 들어 검출하려는 결함 크기가 0.1mm라면, 최소 5픽셀로 보고 싶다고 가정할 때 필요한 해상도는 아래와 같습니다.



결함 크기 = 0.1mm

필요 픽셀 수 = 5 pixel

0.1 ÷ 5 = 0.02mm



즉, 1 pixel이 20µm 이하가 되어야 0.1mm 결함을 안정적으로 검출할 수 있다는 뜻입니다.

---

5. 해상도를 결정하는 3가지 핵심 요소

머신비전 해상도는 단순히 카메라 픽셀 수만으로 결정되지 않습니다. 실제로는 아래 세 가지가 함께 작용합니다.

---



① 카메라 픽셀 수

픽셀 수가 많을수록 더 세밀한 이미지를 얻을 수 있습니다. 즉, 작은 결함 검출에 유리합니다.

• 2MP
• 5MP
• 12MP
• 25MP

일반적으로 픽셀이 많을수록 높은 해상도를 만들기 유리합니다.

---



② 검사 영역 (FOV)

FOV(Field of View)는 카메라가 실제로 보는 영역입니다. 같은 카메라라도 FOV가 넓어지면 한 픽셀이 담당하는 실제 면적이 커지기 때문에 해상도는 낮아집니다.

작은 FOV → 고해상도

큰 FOV → 해상도 낮아짐

---



③ 렌즈 배율

렌즈는 실제 검사 영역을 결정하는 데 매우 중요한 역할을 합니다. 같은 카메라라도 어떤 렌즈를 쓰는지에 따라 FOV와 해상도는 크게 달라집니다.

렌즈 배율이 높아지면 더 작은 영역을 확대해서 보기 때문에 더 높은 해상도를 확보할 수 있습니다.

---

6. 한 번에 이해하는 계산 예시

예를 들어 아래와 같은 조건을 가정해 보겠습니다.

카메라 해상도 = 4096 pixel

검사 영역(FOV) = 200mm

200 ÷ 4096 = 0.048mm

이 경우 1 pixel은 약 48µm를 의미합니다. 따라서 50µm 수준의 매우 작은 결함은 안정적으로 검출하기가 쉽지 않을 수 있습니다.

---

7. 엔지니어들이 자주 하는 실수

현장에서 자주 나오는 실수는 카메라 MP만 보고 해상도를 판단하는 것입니다. 하지만 실제로는 FOV가 훨씬 더 큰 영향을 주는 경우가 많습니다.

• 같은 카메라라도 검사 영역이 커지면 해상도는 낮아집니다.
• 카메라만 바꾸고 렌즈와 FOV를 함께 보지 않으면 설계 오류가 발생합니다.
• 결함 크기 기준 없이 카메라를 먼저 선택하면 시스템 최적화가 어렵습니다.

예를 들어 같은 카메라라도 FOV가 50mm일 때와 500mm일 때는 실제 해상도가 10배 차이 날 수 있습니다.

---

8. 머신비전 해상도 설계 순서

좋은 머신비전 시스템은 보통 아래 순서로 설계합니다.



1. 검출해야 할 최소 결함 크기 정의

2. 결함을 몇 픽셀로 볼지 결정

3. 필요한 해상도 계산

4. 카메라 픽셀 수 선택

5. 렌즈와 FOV 최적화

이 순서를 거꾸로 하면 카메라를 먼저 고르고 나중에 맞추려다 보니 설계가 복잡해지고 비용도 증가할 수 있습니다.

---

9. 한 번에 이해하는 핵심 정리

해상도 = 검사 영역(FOV) ÷ 카메라 픽셀 수

검사하려는 결함은 보통 최소 3~5 픽셀 이상으로 보이도록 설계해야 안정적입니다.

머신비전 해상도는 단순히 카메라 스펙 숫자가 아니라
FOV, 픽셀 수, 렌즈 배율이 함께 만드는 결과입니다.

---

마무리

머신비전 해상도 계산은 단순 공식 하나로 끝나는 것이 아닙니다. 실제로는 검출해야 할 최소 결함 크기를 기준으로 카메라, 렌즈, 검사 영역을 함께 설계해야 합니다.

카메라의 MP만 보고 판단하는 것이 아니라, 내가 실제로 어떤 크기의 결함을 어떤 FOV에서 검사할 것인지를 먼저 정해야 정확한 시스템 설계가 가능합니다.

결국 머신비전 해상도는 검사 가능 범위를 수치로 판단하게 해주는 가장 중요한 기준입니다.
