라인스캔 카메라에 Encoder가 필요한 이유

머신비전에서 라인스캔(Line Scan) 카메라를 사용할 때 항상 함께 나오는 장비가 있습니다. 바로 Encoder(엔코더)입니다.

처음에는 많은 사람들이 이렇게 생각합니다.

“카메라가 계속 찍으면 이미지가 자동으로 만들어지는 것 아닌가?”

하지만 실제 라인스캔 시스템은 그렇게 단순하지 않습니다. 라인스캔 카메라는 물체의 이동과 촬영 타이밍이 정확하게 맞아야 정상적인 이미지를 만들 수 있습니다. 그래서 엔코더는 선택이 아니라 필수 장치가 됩니다.

---

1. Line Scan 카메라는 어떻게 이미지를 만들까?

일반적인 Area Scan 카메라는 한 번에 전체 이미지를 촬영합니다. 반면 Line Scan 카메라는 한 줄(Line)만 촬영합니다.

즉, 라인스캔 이미지는 아래와 같은 구조로 만들어집니다.

한 줄 촬영 → 한 줄 촬영 → 한 줄 촬영 → 전체 이미지 완성

쉽게 말하면 문서를 스캔하는 스캐너처럼, 물체가 이동하는 동안 한 줄씩 읽어서 전체 이미지를 만드는 방식입니다.

---

2. 왜 촬영 타이밍이 중요한가?

라인스캔 카메라는 제품이 이동하면서 이미지를 만듭니다. 즉 아래 두 가지가 정확히 맞아야 합니다.

물체 이동 + 라인 촬영 타이밍

이 둘이 맞지 않으면 한 줄씩 쌓이는 이미지 비율이 틀어지고, 결과적으로 이미지가 정상적으로 만들어지지 않습니다.

---

3. Encoder의 역할은 무엇인가?

Encoder는 물체가 얼마나 이동했는지 측정하는 장치입니다. 즉 시간을 기준으로 촬영하는 것이 아니라, 이동 거리 기준으로 촬영 타이밍을 맞추는 역할을 합니다.

라인스캔 시스템은 보통 아래와 같이 동작합니다.

제품 이동 → Encoder 회전 → Encoder 신호 발생 → 카메라 라인 촬영

이 구조가 있어야 제품이 일정 거리 이동할 때마다 정확한 위치에서 한 줄씩 촬영할 수 있습니다.

---

4. 왜 시간 기준 촬영은 위험할까?

처음 설계할 때는 종종 이렇게 생각합니다.

“일정 시간마다 한 줄씩 찍으면 되지 않을까?”

하지만 실제 생산라인은 항상 일정하지 않습니다. 다음과 같은 변수들이 계속 존재합니다.

• 라인 속도 변화
• 모터 슬립
• 가속 / 감속
• 장비 진동

즉, 시간 기준 촬영은 속도가 조금만 흔들려도 이미지 비율이 깨질 수 있습니다. 그래서 라인스캔에서는 시간 기준보다 거리 기준 촬영이 훨씬 중요합니다.

---

5. Encoder가 없으면 어떤 문제가 생길까?

라인스캔 카메라를 엔코더 없이 사용하면 다음과 같은 문제가 발생할 수 있습니다.

• 이미지 늘어짐 : 촬영 간격이 맞지 않아 이미지가 길게 보임
• 이미지 압축 : 촬영이 너무 촘촘해 이미지가 눌려 보임
• 치수 측정 오류 : 비율이 틀어져 정밀 측정이 어려움
• 검사 신뢰도 저하 : 결함 위치와 크기가 부정확하게 표현됨

즉, 엔코더가 없으면 카메라가 이미지를 찍을 수는 있어도 정확한 검사 이미지를 만들기 어렵습니다.





---

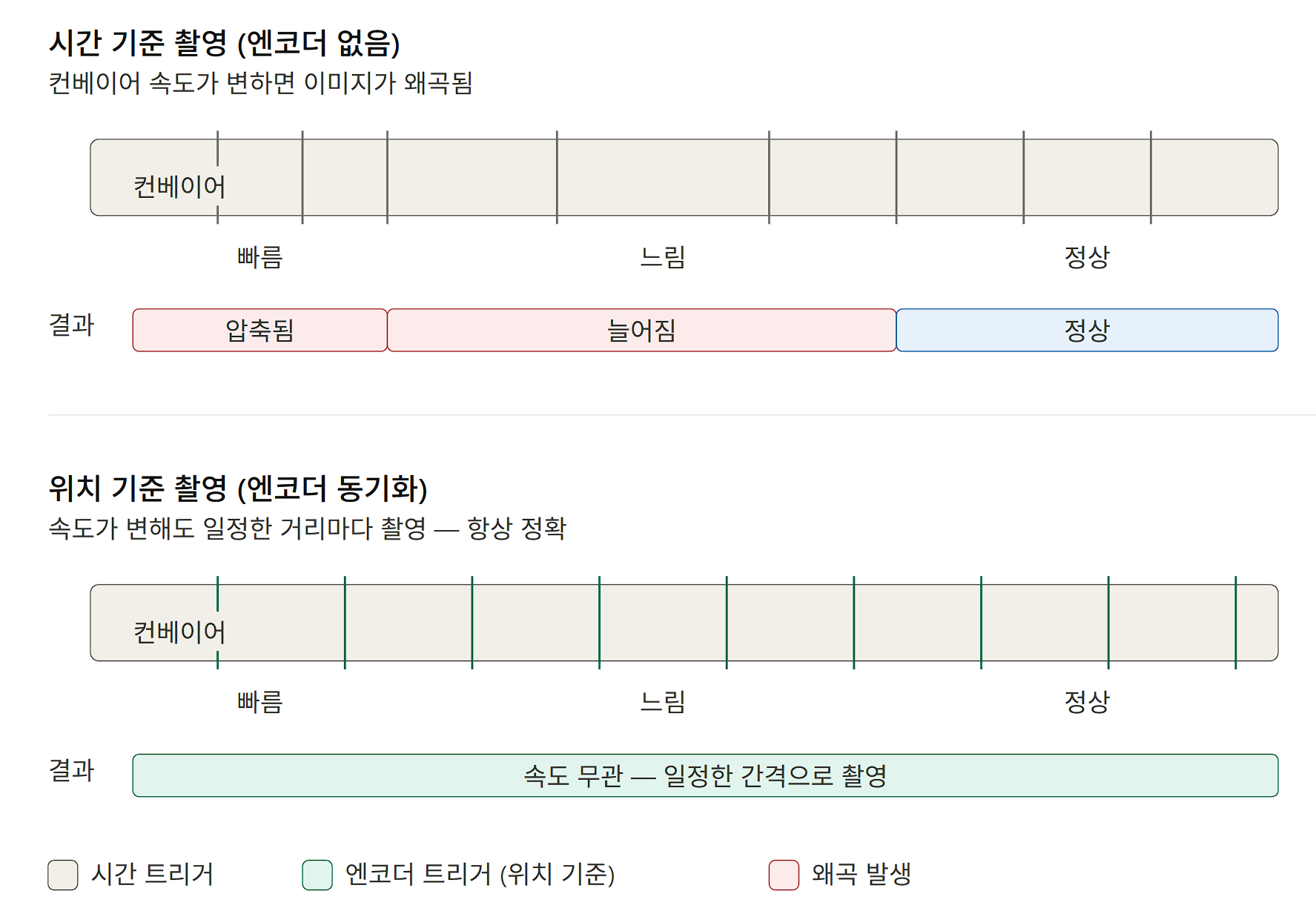

6. 핵심은 시간 기준이 아니라 거리 기준이다

라인스캔 시스템에서 가장 중요한 개념은 이것입니다.

방식	설명	결과
시간 기준 촬영	일정 시간마다 촬영	속도 변화에 취약
거리 기준 촬영	일정 거리 이동마다 촬영	이미지 비율 안정

시간 기준 촬영 ❌
거리 기준 촬영 ✔

그래서 라인스캔 카메라에서는 엔코더를 이용해 제품이 일정 거리 이동할 때마다 정확히 촬영하는 구조가 필요합니다.

---

7. 어떤 산업에서 특히 중요할까?

라인스캔 + 엔코더 구조는 연속 생산라인에서 특히 중요합니다. 대표적인 산업은 다음과 같습니다.

• 2차전지 검사
• 디스플레이 검사
• 필름 검사
• 철강 표면 검사
• 인쇄 검사

이 산업들은 대부분 제품이 연속적으로 이동하기 때문에 Area Scan보다 Line Scan이 더 효율적이며, 동시에 엔코더 동기화가 필수적입니다.

---

8. 한 번에 이해하는 구조

라인스캔 시스템의 핵심 구조를 한 줄로 정리하면 다음과 같습니다.

제품 이동 → Encoder 회전 → Trigger 발생 → Line Scan 촬영 → 이미지 생성

이 순서가 정확히 맞아야 라인스캔 이미지가 왜곡 없이 정상적으로 만들어집니다.

---

9. 엔지니어 관점에서 가장 중요한 한 문장

Line Scan 정확도 = Encoder 동기화 정확도

즉, 라인스캔 시스템에서 가장 중요한 것은 카메라 스펙만이 아니라 동기화 품질입니다. 엔코더가 정확해야 이미지도 정확하고, 이미지가 정확해야 검사 결과도 신뢰할 수 있습니다.

---

마무리

라인스캔 카메라는 한 줄씩 이미지를 쌓아 전체 이미지를 만드는 방식이기 때문에 제품 이동과 촬영 타이밍이 정확하게 맞아야 합니다. 이 역할을 해주는 장치가 바로 엔코더입니다.

엔코더를 사용하면 시간 기준이 아니라 거리 기준으로 촬영할 수 있어 속도 변화가 있는 생산라인에서도 안정적인 이미지를 얻을 수 있습니다. 반대로 엔코더가 없으면 이미지 늘어짐, 압축, 측정 오차 같은 문제가 쉽게 발생합니다.

결국 라인스캔 시스템에서 엔코더는 옵션이 아니라 검사 정확도와 신뢰도를 결정하는 핵심 장치라고 볼 수 있습니다.



━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
