엔코더트리거 ETIO-2444, 동기화 완성

ENCODER TRIGGER GENERATOR

ETIO-2444
카메라 타이밍, 이걸로 잡습니다

엔코더 신호를 받아 카메라가 정확한 위치에서 찍게 만드는 컨트롤러

한 줄 정의 · 엔코더 신호를 입력받아, 원하는 위치·간격마다 카메라 트리거를 만들어주는 FPGA 기반 정밀 트리거 컨트롤러입니다.

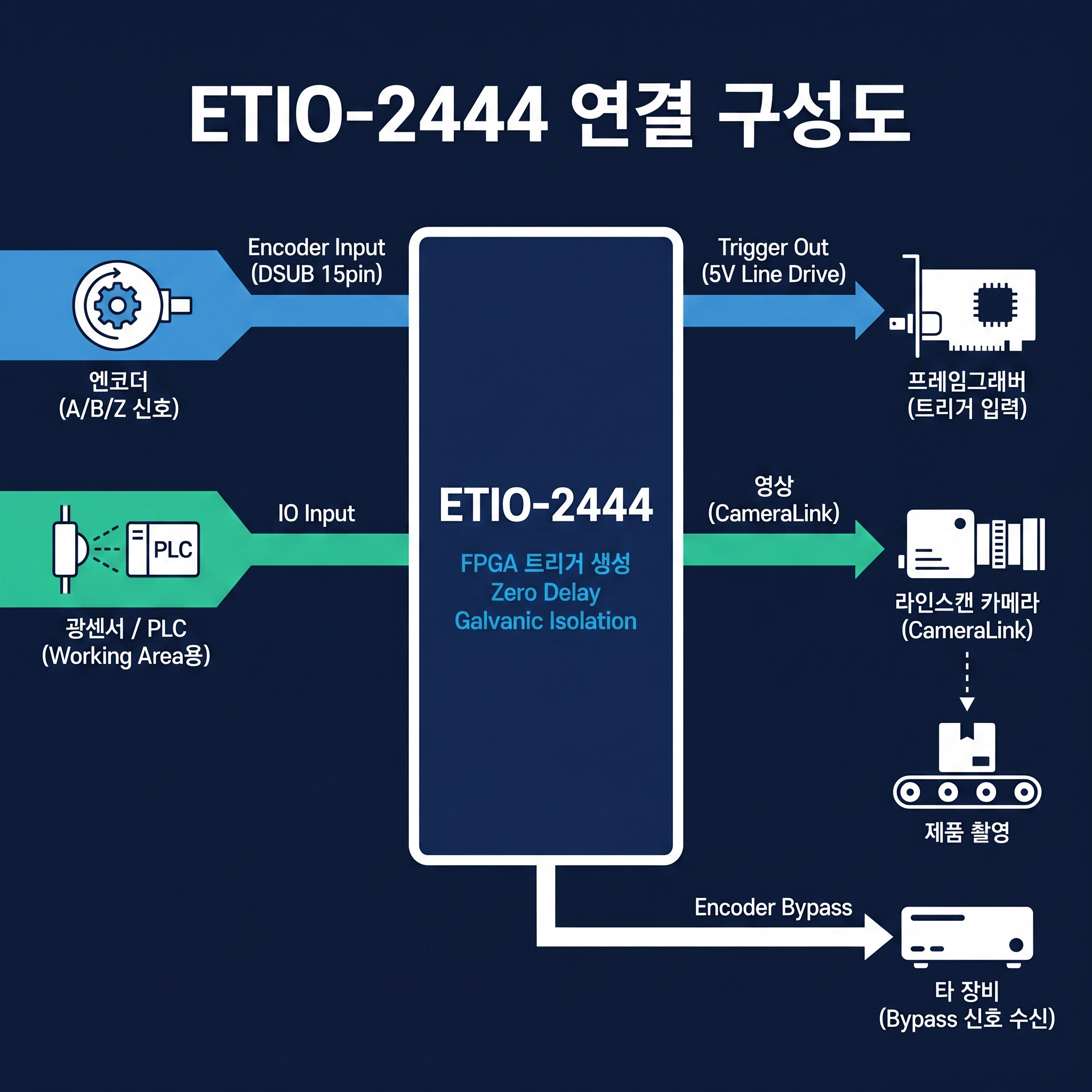

어떻게 연결되나요?

핵심 기능 4가지

01

지연 없는 트리거

Zero Delay

FPGA로 신호를 직접 처리해 OS 지연을 차단. 10ns 단위 정밀 제어로 속도가 변해도 정확한 시점을 보장합니다.

02

영역 트리거 (특허)

Working Area

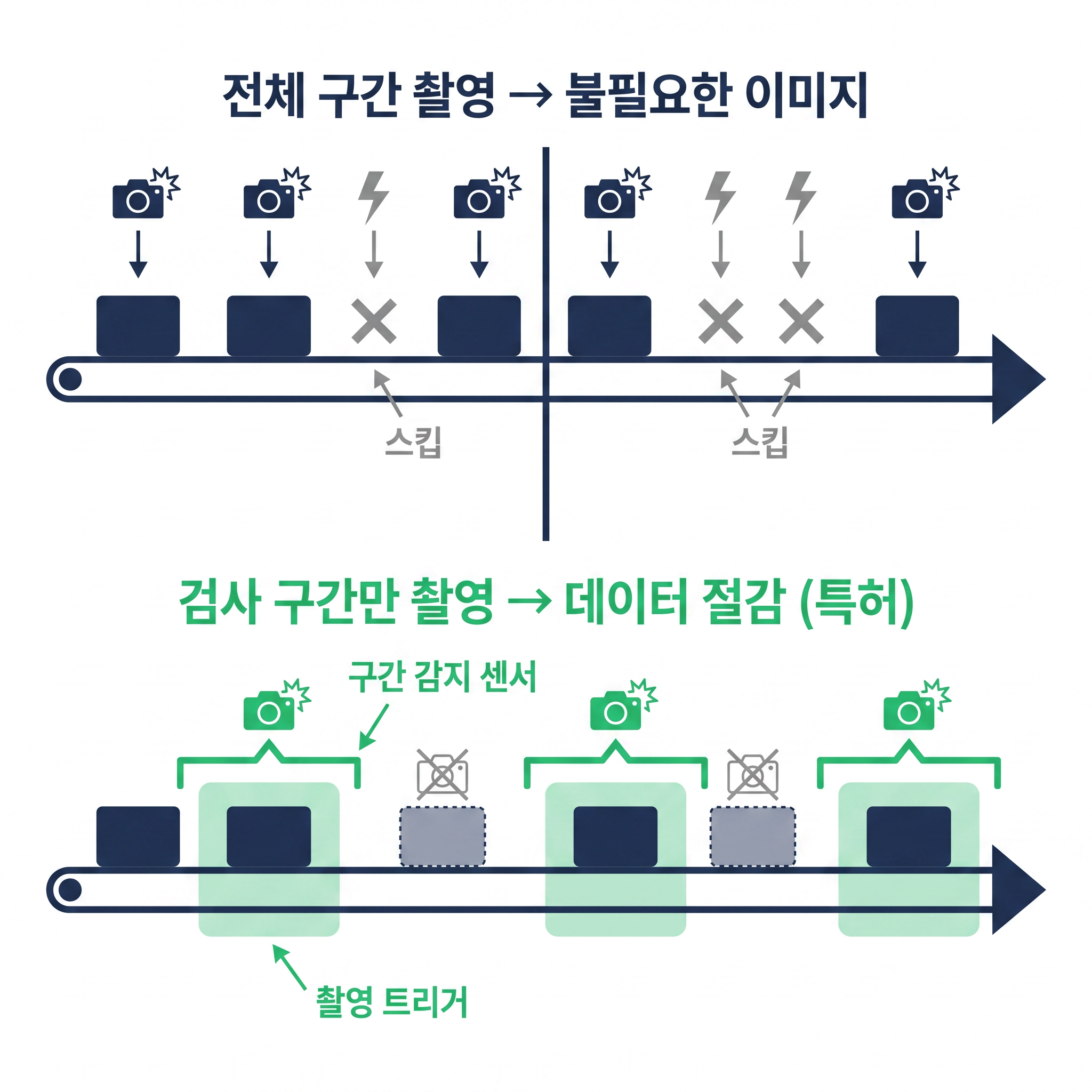

검사가 필요한 구간에서만 트리거를 출력. 빈 구간은 건너뛰어 데이터와 소프트웨어 부담을 줄입니다.

특허 인정 기능



03

체배

Multiply ×4 / ×16 / ×32

엔코더 신호를 최대 32배로. 1kHz 엔코더를 32kHz 트리거로 만들어 분해능이 부족해도 촘촘한 검사가 가능합니다.

04

백래시 보정

Compensational Mode

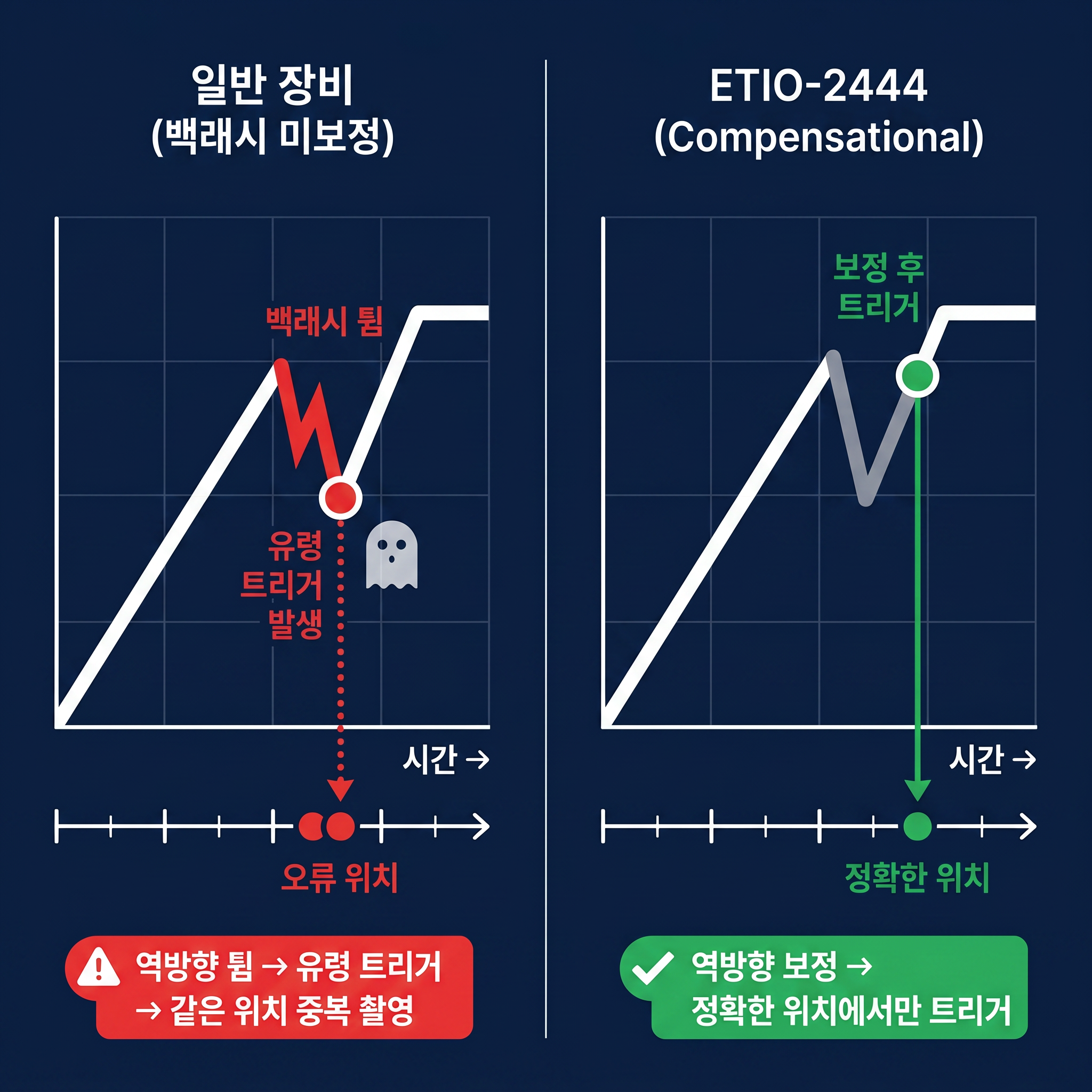

모터 역방향 튐을 보정. 정방향으로 충분히 움직여야 트리거를 내보내 같은 위치 중복 촬영(유령 트리거)을 막습니다.

이런 점도 좋아요

Galvanic Isolation외부 단락에도 카메라 보호

디지털 노이즈 필터주변 전기 노이즈 오인 차단

4채널 독립 출력카메라 4대 개별 제어

EEPROM 저장전원 꺼져도 설정 유지

이런 현장에 맞아요

• 라인스캔 / 에어리어스캔 검사를 쓰는 현장
• 엔코더 기반으로 카메라 트리거를 거는 모든 라인
• 속도가 변하는 라인에서 정확한 위치 촬영이 필요한 경우
• 검사 구간만 골라 찍고 싶은 경우 (Working Area)
• 백래시로 유령 트리거가 발생하는 경우

핵심 정리

Zero DelayFPGA 직접 제어로 10ns 정밀 트리거

Working Area검사 구간만 골라 찍는 특허 기능

Multiply엔코더 신호 4 / 16 / 32배 체배

Compensational백래시 보정으로 유령 트리거 차단

Protection전기적 절연 + 노이즈 필터 + 4채널 독립
