Dual-Scan, Solved. 듀얼스캔,
이렇게 해결합니다 デュアルスキャン、
こう解決します Dual-Scan, präzise gelöst. Signal Scope · NSync

One camera. Two lights. Perfect timing.
Capture bright and dark images in a single pass. 카메라 한 대. 조명 두 개. 그리고 완벽한 타이밍.
밝은 이미지와 어두운 이미지를 동시에 얻는 방법. カメラ1台。照明2つ。そして完璧なタイミング。
明るい画像と暗い画像を、一度のパスで取得する方法。 Eine Kamera. Zwei Beleuchtungen. Perfektes Timing.
Helle und dunkle Bilder in einem einzigen Durchlauf erfassen.

// What We Use

Two Core Technologies 두 가지 핵심 기술



SIGNAL SCOPE

Signal Scope 시그널스코프 シグナルスコープ Signal Scope



• → Dual-Scan timing support 듀얼스캔 타이밍 대응 デュアルスキャンのタイミング対応 Dual-Scan-Timing-Unterstützung
• → Built-in oscilloscope function 내장 오실로스코프 기능 内蔵オシロスコープ機能 Integrierte Oszilloskop-Funktion
• → Real-time waveform analysis & verification 파형 실시간 분석 및 검증 波形のリアルタイム分析と検証 Echtzeit-Wellenformanalyse & Verifikation

NSYNC

NSync 나노싱크 ナノシンク NSync



• → Multi-Current (high-speed strobe, per-channel control) 멀티커런트 (고속 스트로브, 채널별 개별 제어) マルチカレント（高速ストロボ、チャンネル別個別制御） Multi-Current (Hochgeschwindigkeits-Strobe, kanalweise Steuerung)
• → Unlike Overdrive — supports Dual-Scan 오버드라이브와 달리 듀얼스캔 지원 オーバードライブと異なり、デュアルスキャンに対応 Im Gegensatz zu Overdrive — unterstützt Dual-Scan
• → Camera control 카메라 제어 カメラ制御 Kamerasteuerung
• → Light fault detection 조명 이상 감지 照明異常検知 Beleuchtungs-Fehlererkennung



// 01 — Concept

Dual-Scan is Not Two Cameras 듀얼스캔, 카메라가 두 대가 아니다



A single camera fires on every trigger.
Within that exposure window, a bright light and a dark light must alternate with precision.
The moment a light falls outside the window, the image is contaminated. 카메라 한 대가 매 트리거마다 촬영한다.
그 노출 창 안에 밝은 조명과 어두운 조명이 교차로 정확히 켜져야 한다.
조명이 노출 창을 벗어나는 순간, 이미지는 오염된다. カメラ1台が、トリガーごとに撮影する。
その露光窓の中で、明るい照明と暗い照明が正確に交互に点灯しなければならない。
照明が露光窓を外れた瞬間、画像は汚染される。 Eine einzige Kamera löst bei jedem Trigger aus.
Innerhalb dieses Belichtungsfensters müssen helles und dunkles Licht präzise abwechseln.
Sobald ein Licht das Fenster verlässt, wird das Bild kontaminiert.

✗ Misconception ✗ 오해 ✗ 誤解 ✗ Missverständnis

Two Cameras 카메라 2대 カメラ2台 Zwei Kameras

Front and back captured separately. Not what this article is about. 앞·뒷면을 각각 찍는 구성. 이 글의 주제가 아니다. 表と裏を別々に撮影する構成。この記事のテーマではない。 Vorder- und Rückseite separat erfasst. Nicht das Thema dieses Artikels.

✓ Real Dual-Scan ✓ 실제 듀얼스캔 ✓ 本当のデュアルスキャン ✓ Echter Dual-Scan

One Camera · Alternating Lights 카메라 1대 · 조명 교차 カメラ1台 · 照明の交互点灯 Eine Kamera · abwechselnde Beleuchtung

Trigger odd cycle → Light A (bright) / even cycle → Light B (dark). Two images in one pass. 트리거 홀 회차 → Light A(밝음) / 짝 회차 → Light B(어둠). 한 패스에서 두 이미지 획득. トリガー奇数回 → Light A（明）／偶数回 → Light B（暗）。1パスで2枚の画像を取得。 Ungerader Zyklus → Light A (hell) / gerader Zyklus → Light B (dunkel). Zwei Bilder in einem Durchlauf.

The hard part: the camera always fires on the same timing. Light A or Light B must land precisely inside that exposure window. A few nanoseconds of drift decides image quality. 진짜 어려운 것: 카메라는 항상 같은 타이밍으로 찍는다. 그 노출 창 안에 Light A 또는 Light B가 정확히 들어와야 한다. 수 ns의 오차가 이미지 품질을 결정한다. 本当に難しいのは: カメラは常に同じタイミングで撮影する。その露光窓の中に Light A または Light B が正確に入らなければならない。数 ns のずれが画像品質を決める。 Der schwierige Teil: Die Kamera löst immer im gleichen Timing aus. Light A oder Light B muss präzise innerhalb dieses Belichtungsfensters liegen. Wenige Nanosekunden Drift entscheiden über die Bildqualität.

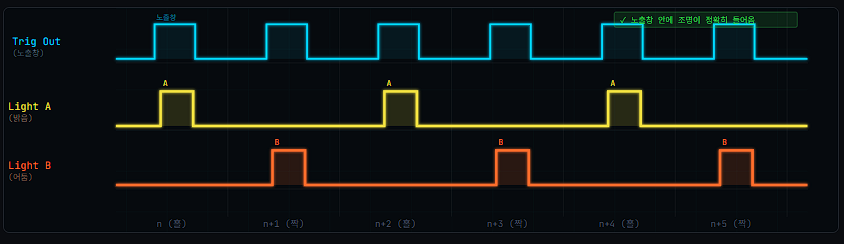

// 02 — Timing

Why Timing is So Hard 왜 타이밍이 그렇게 어려운가



The camera opens an identical exposure window on every trigger.
Inside that window, either Light A (bright) or Light B (dark) must be on.
Drift the timing — and you get dark frames or motion blur. 카메라는 매 트리거마다 동일한 노출 창을 연다.
그 창 안에 Light A(밝음) 또는 Light B(어둠)가 켜져 있어야 한다.
타이밍이 어긋나면 어두운 이미지, 번진 이미지가 된다. カメラはトリガーごとに同じ露光窓を開く。
その窓の中で Light A（明） または Light B（暗） が点灯していなければならない。
タイミングがずれれば、暗い画像、ブレた画像になる。 Die Kamera öffnet bei jedem Trigger ein identisches Belichtungsfenster.
Innerhalb dieses Fensters muss entweder Light A (hell) oder Light B (dunkel) aktiv sein.
Driftet das Timing — entstehen dunkle oder verwischte Bilder.



// 03 — Solution

Three Things You Need at Once 세 가지가 동시에 필요하다 3つが同時に必要だ Drei Dinge gleichzeitig erforderlich



🔗

Sequence Engine 시퀀스 기능 シーケンス機能 Sequenz-Engine

Design lighting sequences per trigger cycle. Which channel, how bright, when — up to 4 channels, independently controlled. 트리거 사이클마다 조명 시퀀스를 설계. 어떤 채널을, 얼마나 밝게, 어느 타이밍에 — 최대 4채널 독립 제어. トリガーサイクルごとに照明シーケンスを設計。どのチャンネルを、どれだけの明るさで、いつ — 最大4チャンネル独立制御。 Beleuchtungssequenzen pro Trigger-Zyklus entwerfen. Welcher Kanal, wie hell, wann — bis zu 4 Kanäle, unabhängig steuerbar.

⏱️

Camera + Light Co-control 카메라·조명 동시 제어 カメラ・照明の同時制御 Kamera + Licht synchron

Trigger (camera) and Strobe (light) generated from the same encoder count. Exposure window and light pulse aligned at nanosecond resolution. 트리거(카메라)와 Strobe(조명)를 동일한 엔코더 카운트 기반으로 생성. 노출 창과 조명 점등을 ns 단위로 정렬. トリガー（カメラ）と Strobe（照明）を、同一のエンコーダーカウントから生成。露光窓と照明点灯を ns 単位で整合。 Trigger (Kamera) und Strobe (Licht) werden aus derselben Encoder-Zählung erzeugt. Belichtungsfenster und Lichtpuls auf Nanosekunden ausgerichtet.

📡

Signal Scope Verification Signal Scope 검증 Signal Scope による検証 Signal Scope-Verifikation

No external instruments needed. Inspect the waveform live and confirm the light truly lands inside the exposure window. 별도 계측 장비 없이 파형 실시간 확인. 노출 창 안에 조명이 정확히 들어왔는지 눈으로 직접 검증. 別途の計測機器なしで波形をリアルタイム確認。露光窓の中に照明が正確に入ったかを目で直接検証。 Keine externen Messgeräte nötig. Wellenform live prüfen und bestätigen, dass das Licht wirklich im Belichtungsfenster liegt.

Camera and lighting must be controlled together for Dual-Scan to work.
If they run on separate clocks, the timing will never line up. 카메라와 조명을 동시에 제어해야 듀얼스캔이 완성된다.
카메라와 조명이 따로 놀면 타이밍은 절대 맞지 않는다. カメラと照明を同時に制御してこそデュアルスキャンが成立する。
カメラと照明が別々に動けば、タイミングは決して合わない。 Kamera und Beleuchtung müssen gemeinsam gesteuert werden, damit Dual-Scan funktioniert.
Laufen sie auf getrennten Takten, wird das Timing niemals stimmen.

// 04 — Why SWTec

Only SWTec Delivers This SWTec만 가능합니다 SWTecだけが可能です Nur SWTec liefert das



Dual-Scan, from setup to waveform verification,
is only possible with Signal Scope and NSync.

Camera and lighting must be controlled together —
that's the only way the timing locks in. 듀얼스캔은 세팅부터 파형 검증까지
Signal Scope와 NSync만 가능합니다.

카메라와 조명을 동시에 제어해야
그 타이밍을 완벽히 맞힐 수 있습니다. デュアルスキャンは セットアップから波形検証まで、
Signal Scope と NSync でのみ実現できます。

カメラと照明を同時に制御してこそ、
そのタイミングを完璧に合わせられます。 Dual-Scan, von der Einrichtung bis zur Wellenform-Verifikation,
ist nur mit Signal Scope und NSync möglich.

Kamera und Beleuchtung müssen gemeinsam gesteuert werden —
nur so rastet das Timing exakt ein.

✓

Signal Scope

Dual-Scan support and waveform analysis. Verifies exposure window vs. strobe timing in real time. 듀얼스캔 대응 및 파형 분석. 노출 창과 Strobe 타이밍을 실시간 검증. デュアルスキャン対応と波形分析。露光窓と Strobe タイミングをリアルタイム検証。 Dual-Scan-Unterstützung und Wellenformanalyse. Verifiziert Belichtungsfenster gegen Strobe-Timing in Echtzeit.

✓

NSync

Encoder, lighting, and camera — unified control. Multi-Current included. Up to 4 independent sequence channels. 엔코더·조명·카메라 통합 제어. 멀티커런트 포함. 최대 4채널 독립 시퀀스. エンコーダー・照明・カメラの統合制御。マルチカレント搭載。最大4チャンネルの独立シーケンス。 Encoder, Beleuchtung und Kamera — einheitliche Steuerung. Multi-Current inklusive. Bis zu 4 unabhängige Sequenz-Kanäle.

✓

The Combination 이 둘의 조합 この2つの組み合わせ Die Kombination

Timing design (NSync) + waveform verification (Signal Scope). Only this pairing completes Dual-Scan. 타이밍 설계(NSync) + 파형 검증(Signal Scope). 이 조합만이 듀얼스캔을 완성한다. タイミング設計（NSync）＋ 波形検証（Signal Scope）。この組み合わせだけがデュアルスキャンを完成させる。 Timing-Design (NSync) + Wellenform-Verifikation (Signal Scope). Nur diese Paarung vollendet Dual-Scan.

Get in Touch with SWTec 이 문제, SWTec에 연락주세요 この課題、SWTec にご相談ください Kontaktieren Sie SWTec

Struggling with Dual-Scan timing?
TAG-SCP32 is built to solve exactly this problem. 듀얼스캔 타이밍 문제로 고민 중이시라면
TAG-SCP32로 해결할 수 있습니다. デュアルスキャンのタイミング問題でお困りなら、
TAG-SCP32 で解決できます。 Probleme mit Dual-Scan-Timing?
TAG-SCP32 wurde genau dafür entwickelt.
